產品描述：

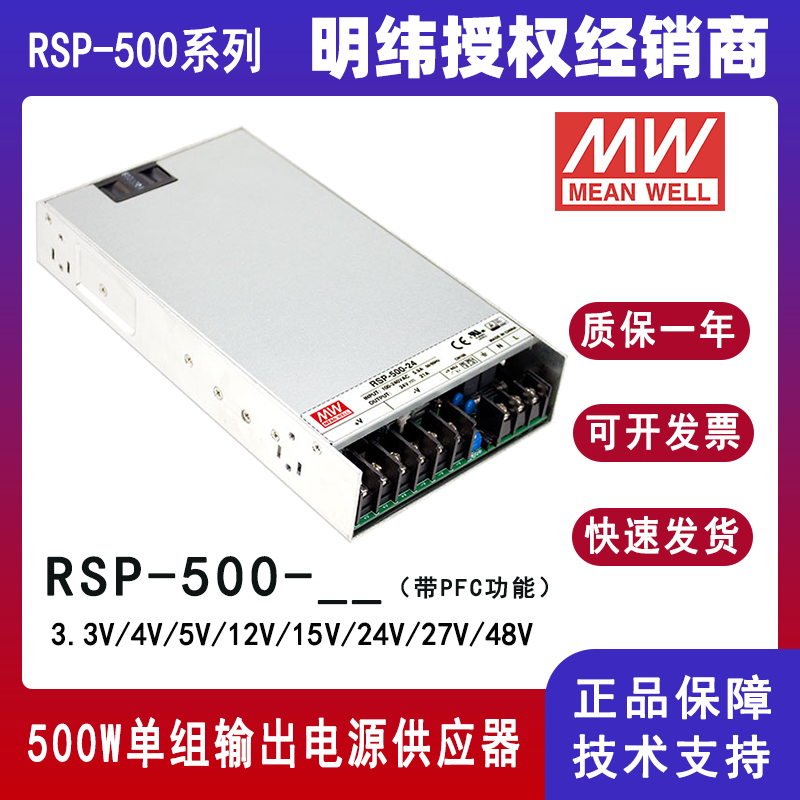

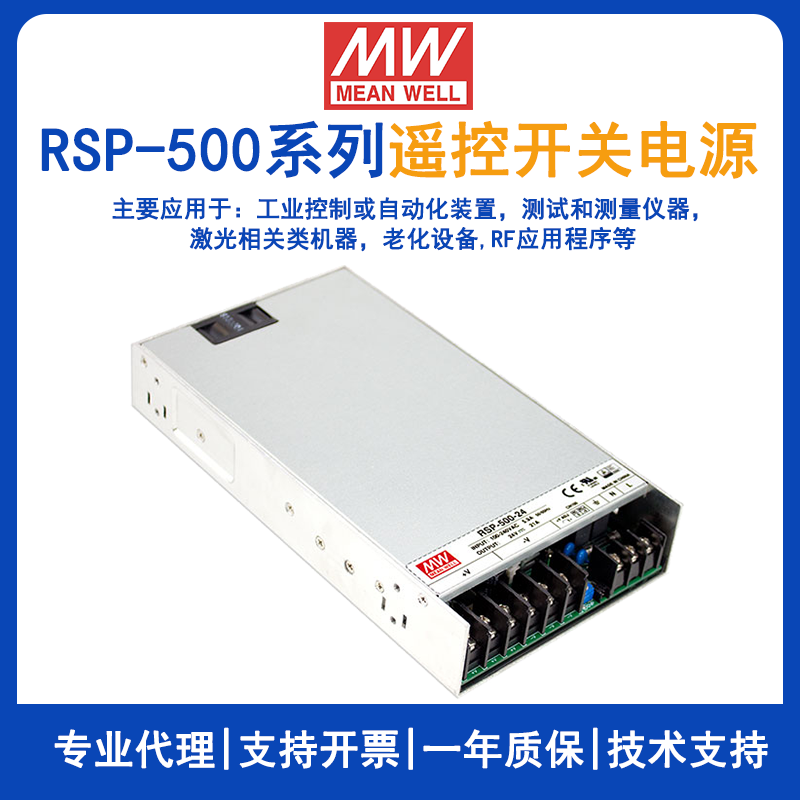

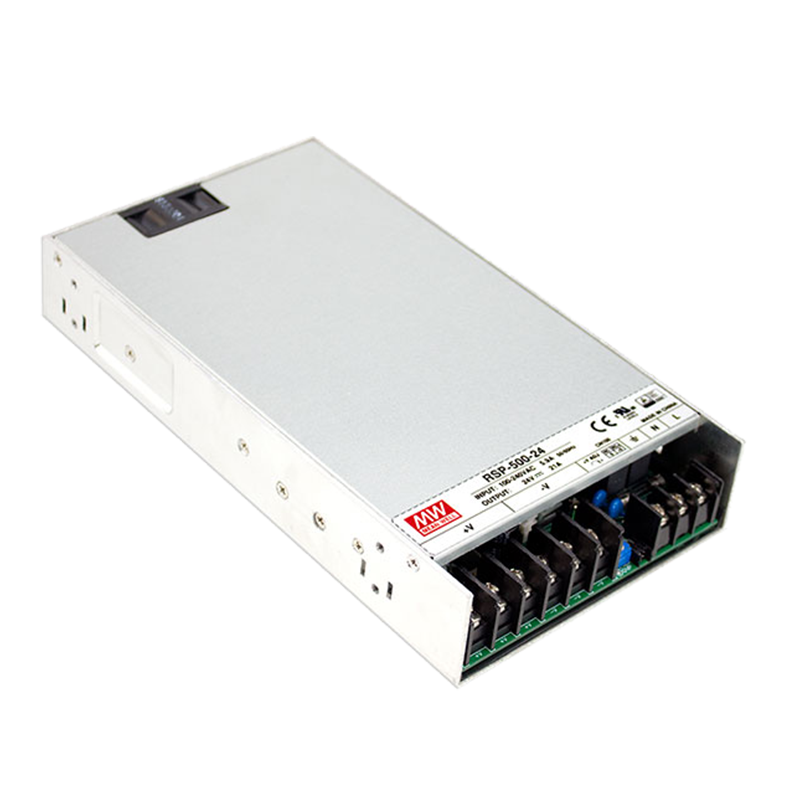

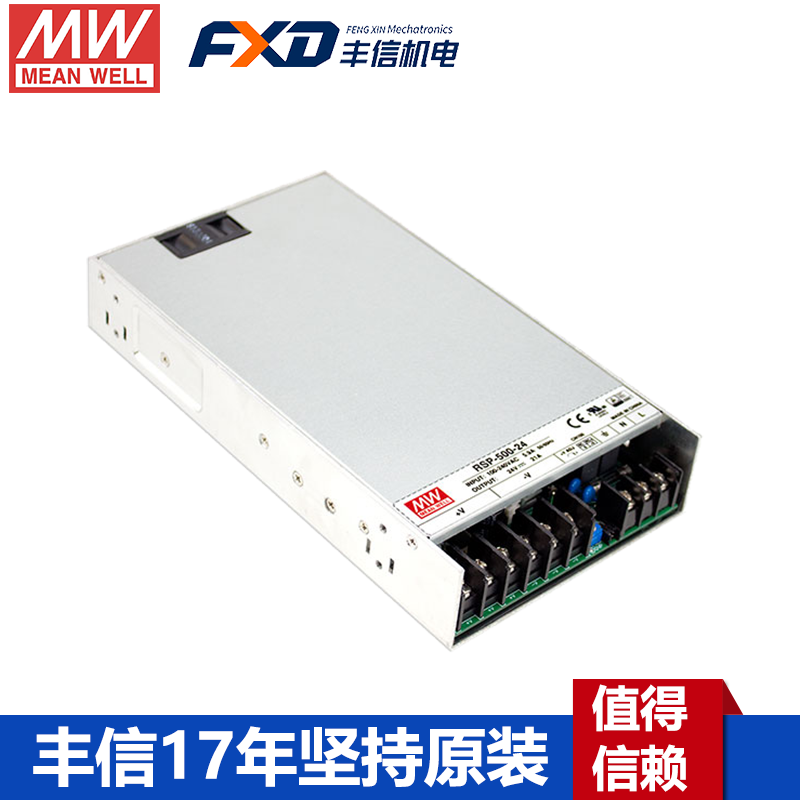

RSP-500是一款500W單組輸出機殼型交流變直流電源供應器。整系列輸入電壓范圍為85~264VAC，并且能提供可滿足大部分工業需求的直流輸出。每個機型可通過內部控速風扇來風冷，工作溫度達到70℃。另外，RSP-500利用內建多種功能如遙控開/關控制，遙感功能等功能提供多種設計靈活性。
產品特性：
.國際通用全范圍交流輸入
.內建主動式PFC功能
.效率可高達90.5%
.內置直流風扇強制風冷
.具有遙控開關/遙感功能
.保護種類：短路/過負載/過電壓/過溫度
產品應用：
.工業控制或自動化裝置
.測試和測量儀器
.激光相關類機器
.老化設備
.RF應用程序

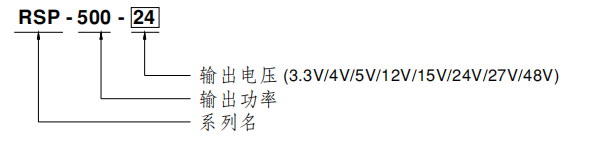

機型編碼：
產品參數：
機型 RSP-500-3.3 RSP-500-4 RSP-500-5 RSP-500-12 RSP-500-15 RSP-500-24 RSP-500-27 RSP-500-48 輸出 直流電壓 3.3V 4V 5V 12V 15V 24V 27V 48V 額定電流 90A 90A 90A 41.7A 33.4A 21A 18.6A 10.5A 電流范圍 0 ~ 90A 0 ~ 90A 0 ~ 90A 0 ~ 41.7A 0 ~ 33.4A 0 ~ 21A 0 ~ 18.6A 0 ~ 10.5A 額定功率 297W 360W 450W 500.4W 501W 504W 502.2W 504W 紋波與噪聲備注2 120mVp-p 120mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 電壓調整范圍 2.8 ~ 3.6V 3.6 ~ 4.3V 4.5 ~ 5.5V 10 ~ 13.2V 13.5 ~ 18V 20 ~ 26.4V 26 ~ 30V 41 ~ 56V 電壓精度 備注3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1500ms, 80ms/230VAC 3000ms, 80ms/115VAC(滿載時) 保持時間(Typ.) 18ms/230VAC 14ms/115VAC(滿載時) 輸入 電壓范圍 備注4 85 ~ 264VAC或120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF>0.95/230VAC PF>0.98/115VAC(滿載時) 效率(Typ.) 81% 83% 84% 88% 88% 89% 89.5% 90.5% 交流電流(Typ.) 4.2A/115VAC 2.1 A/230VAC 5.3A/115VAC 2.65 A/230VAC 浪涌電流(Typ.) 20A/115VAC 40A/230VAC 漏電流 <2.0mA / 240VAC 保護 過負載 額定輸出功率的105 ~ 130% 保護類型:恒電流限制, 異常條件移除后可自動恢復 過電壓 3.8 ~ 4.5V 4.5 ~ 5.3V 5.75 ~ 6.75V 13.8 ~ 16.2V 18.8 ~ 21.8V 27.6 ~ 32.4V 32.9 ~ 38.3V 58.4 ~ 68V 保護類型 :關閉輸出電壓,重啟后恢復 過溫度 關閉輸出電壓,溫度下降后自動恢復 功能 遙控開關 RC+/RC- : 0~0.8V:電源開啟; 4~10V:電源關斷 遙感 遙感對負載線壓降補償最大為0.3V 風扇控制(Typ.) RTH2≧50℃ ±10℃風扇開啟; RTH2≦40℃±10℃風扇關斷(3.3~5V風扇一直工作,12~48V風扇開/關控制) 環境 工作溫度 -30 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH無冷凝 存儲溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和電磁兼容
(備注4)安全規范 UL62368-1,TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004 ,CCC GB4943.1,BSMI CNS14336-1認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,GB/T 9254, CNS13438 Class B 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020 其它 MTBF 1372.4K hrs min. Telcordia SR-332 (Bellcore) ; 187.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 230*127*40.5mm (L*W*H) 包裝 1.3Kg; 9pcs/12.7Kg/0.7CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 3.3~5V風扇一直工作,12~48V風扇開/關控制。
6. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
EMC測試方法的指引，請參照明緯的“EMI測試聲明書”。
