產品描述：

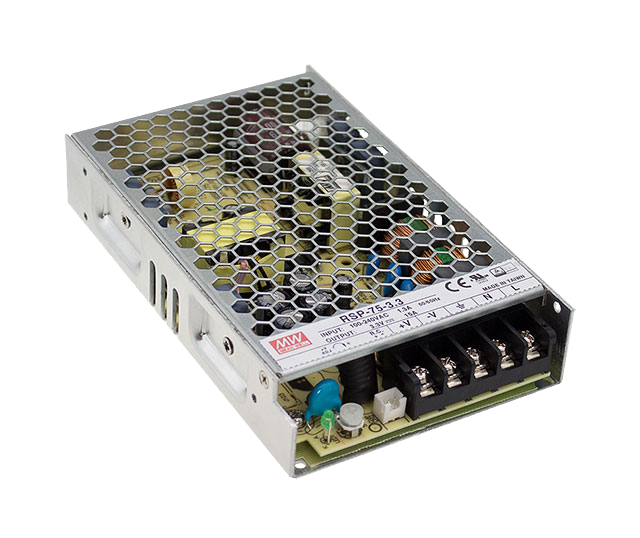

RSP-75是一款75W單組輸出機殼型交流變直流電源供應器。整系列輸入電壓范圍為85~264VAC并且能提供可滿足大部分工業需求的直流輸出。每個機型可自然風冷，工作溫度達到70℃。
產品特性：
?國際通用全范圍交流輸入
?內建主動式PFC功能
?效率可高達89%
?自然風冷
?具有遙控開關
?保護種類：短路/過負載/過電壓/過溫度
?LED指示電源開啟
產品應用：
?工業控制或自動化裝置
?測試和測量儀器
?激光相關類機器
?老化設備
?RF應用程序

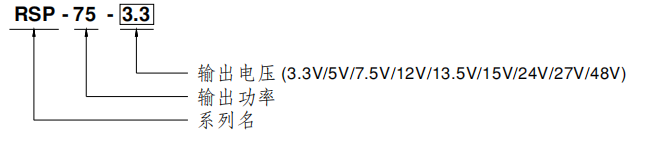

機型編碼：
產品參數：
機型 RSP-75-3.3 RSP-75-5 RSP-75-7.5 RSP-75-12 RSP-75-13.5 RSP-75-15 RSP-75-24 RSP-75-27 RSP-75-48 輸出 直流電壓 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V 額定電流 15A 15A 10A 6.3A 5.6A 5A 3.2A 2.8A 1.6A 電流范圍 0 ~ 15A 0 ~ 15A 0 ~ 10A 0 ~ 6.3A 0 ~ 5.6A 0 ~ 5A 0 ~ 3.2A 0 ~ 2.8A 0 ~ 1.6A 額定功率 49.5W 75W 75W 75.6W 75.6W 75W 76.8W 75.6W 76.8W 紋波與噪聲 備注2 80mVp-p 80mVp-p 80mVp-p 120mVp-p 120mVp-p 120mVp-p 120mVp-p 120mVp-p 200mVp-p 電壓調整范圍 3.14 ~ 3.63V 4.75 ~ 5.5V 7.13 ~ 8.25V 11.4 ~ 13.2V 12.8 ~ 14.9V 14.3 ~ 16.5V 22.8 ~ 26.4V 25.7 ~ 29.7V 45.6 ~ 52.8V 電壓精度 備注3 ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 600ms, 30ms(滿載時) 保持時間(Typ.) 16ms(滿載時) 輸入 電壓范圍 85 ~ 264VAC 或 120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因子(Typ.) PF>0.93/230VAC PF>0.98/ 115VAC(滿載時) 效率(Typ.) 76% 82% 84% 85% 85% 86% 87% 88% 89% 交流電流(Typ.) 0 .9A/ 115VAC 0 .5A/230VAC 浪涌電流(Typ.) 冷啟動: 35A/230VAC 漏電流 <2.0mA / 240VAC 保護 過負載 額定輸出功率的105 ~ 135% 保護類型:恒流限制模式，異常條件移除后可自動恢復 過電壓 3.63 ~ 4.46V 5.5 ~ 6.75V 8.25 ~ 10.13V 13.2 ~ 16.2V 14.85 ~ 18.23V 16.5 ~ 20.25V 26.4 ~ 32.4V 29.7 ~ 36.45V 52.8 ~ 64.8V 保護類型 :關閉輸出電壓,重啟后恢復 過溫度 關閉輸出電壓,溫度下降后 自動恢復 功 能 遙控 CN1: < 0~0.8VDC電源啟動 , 4~ 10VDC 電源關斷 環境 工作溫度 -25 ~ +70C (請參考"減額曲線") 工作濕度 20 ~ 90% RH無冷凝 存儲溫度、濕度 -40 ~ +85C, 10 ~ 95% RH無冷凝 溫度系數 ±0.05%/C (0 ~ 50C) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 過電壓等級 Ⅲ;根據EN61558, EN50178,EN60664- 1, EN62477- 1;海拔可高達2000米 安規和
電磁
兼容
(備注4)安全規范 UL62368- 1, TUV BS EN/EN62368- 1, BS EN/EN61558- 1,BS EN/EN61558-2- 16, CCC GB4943. 1,
AS/NZS 62368. 1, EAC TP TC 004, BSMI CNS14336- 1認證通過耐壓 I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9254 Class B, GB17625. 1,
EAC TP TC 020, CNS13438電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55035, 輕工業標準,EAC TP TC 020 其它 MTBF 2171.5K hrs min. Telcordia SR-332 (Bellcore) ; 296.7K hrs min. MIL-HDBK-217F (25C) 尺寸 159*97*30mm (L*W*H) 包裝 0.44Kg; 30pcs/ 14.2Kg/0.9CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、 25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下
進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
EMC測試方法的指引，請參照“EMI測試聲明書”。
5. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型
環境溫度依每5℃/1000m比例下降。
※ 產品免責聲明：詳情請參閱
