產品描述：

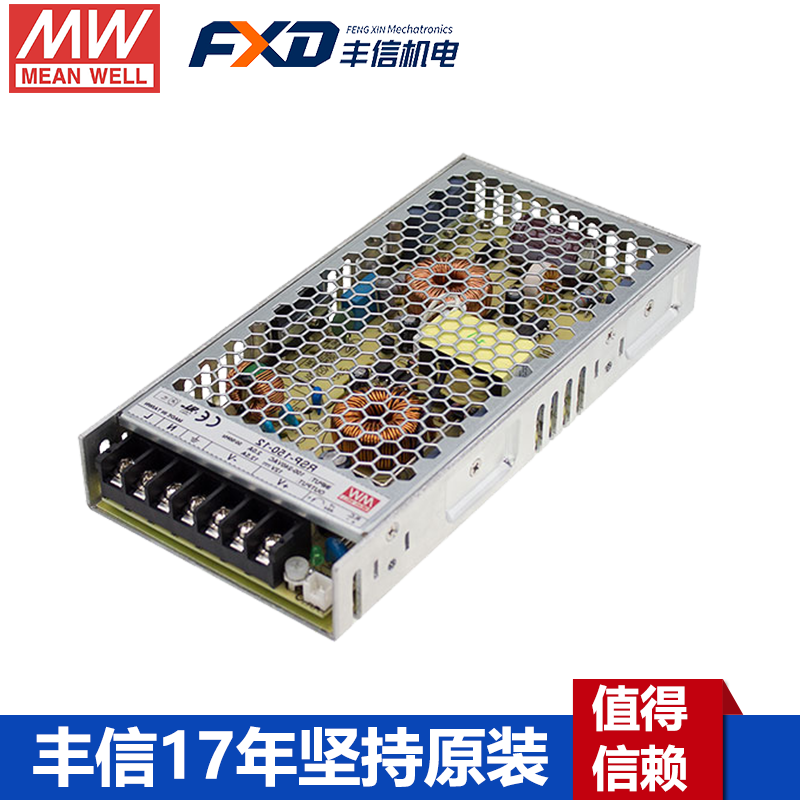

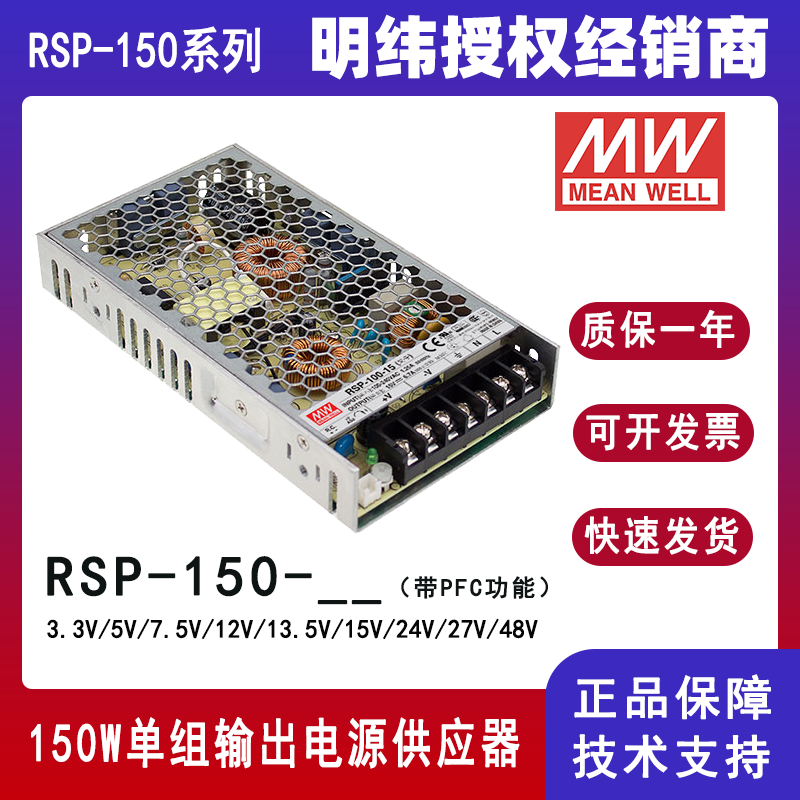

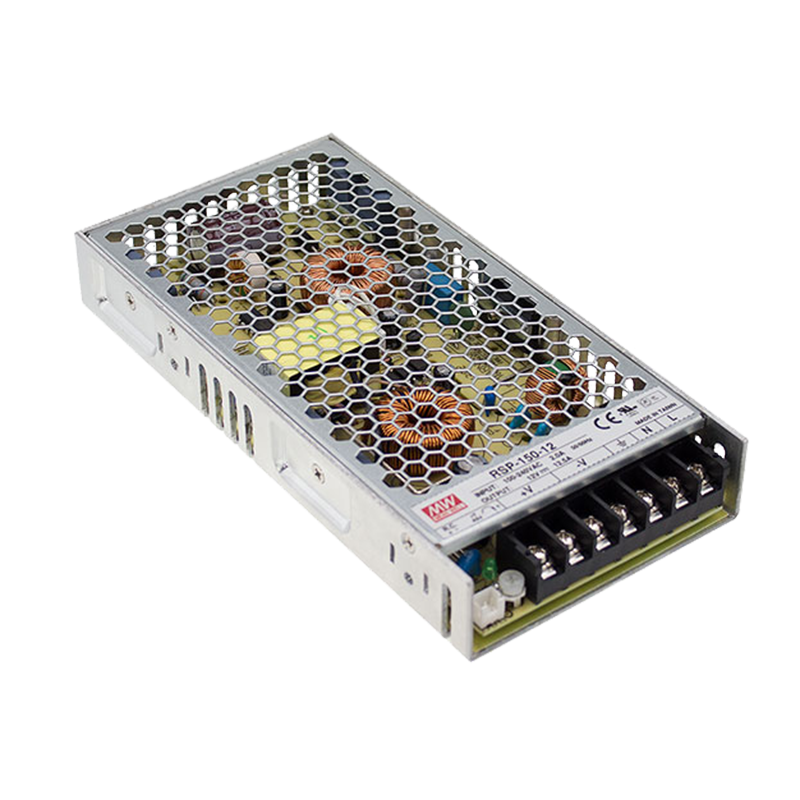

RSP-150是一款150W單組輸出機殼型交流變直流電源供應器。整系列輸入電壓范圍為85~264VAC,并且能提供可滿足大部分工業需求的直流輸出。每個機型可自然風冷，工作溫度達到70℃。
產品特性：
?國際通用全范圍交流輸入
?內建主動式PFC功能
?效率可高達90%
?自然風冷
?具有遙控開關
?保護種類：短路/過負載/過電壓/過溫度
?LED指示電源開啟

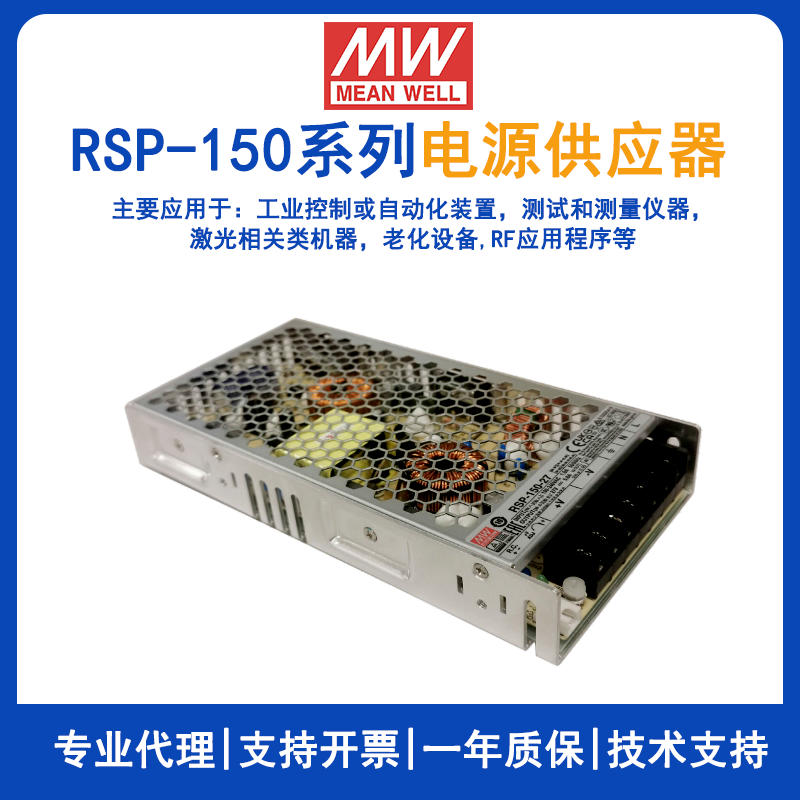

產品應用：
?工業控制或自動化裝置
?測試和測量?jī)x器
?激光相關類機器
?老化設備
?RF應用程序

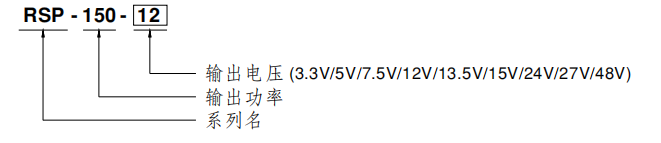

機型編碼：
產品參數：
機型 RSP-150-3.3 RSP-150-5 RSP-150-7.5 RSP-150-12 RSP-150-13.5 RSP-150-15 RSP-150-24 RSP-150-27 RSP-150-48 輸出 直流電壓 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V 額定電流 30A 30A 20A 12.5A 11.2A 10A 6.3A 5.6A 3.2A 電流范圍 0-30A OTA 0-20A 0-12.5A 0-11.2A 0~10A 0-6.3A 0-5.6A 0-3.2A 額定功率 99W 150W 150W 150W 151.2W 150W 151.2W 151.2W 153.6W 紋波與噪聲備注2 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p 電壓調整范圍 3.14-3.63V 4.75-5.5V 7.13-8.25V 11" 13.2V 12.8-14.9V 14.3-16.5V 22.8 ~ 26.4V 25.7-29.7V 45.6-52.8V 電壓箱度備注3 ±2.0% ±2.0% ±2.0% ±2.0% +2.0% ±2.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 600ms, 30ms(滿載時 悝持時間（Typ.） 16ms（滿載時） 輸入 電壓范圍備注5 85-264VA C或 120-370VDC 頻率范圍 47 ~ 63Hz 功率因子（Typ.） PF>0.93/230VAC PF>0.98/115VAC(滿載時) 效率(Typ.) 81.5% 87% 88.5% 89% 87.5% 88.5% 89% 89.5% 90% 交流電流（Typ.） 1.6A/115VAC 0.8A/230VAC 浪涌電流（Typ.） 冷啟動:45A/230VAC 漏電流 <2mA/240VAC 保護 過負載 額定輸出功率的105- 135% 保護類型:恒流限制模式，異常條件移除后可自動恢復 過電壓 3.63 -4.46V 15.5-6.75VI 8.25 ~1O.13V|13.2 ~ 16.2V 114.85 -18.2V |16.5 - 20.25VI 26.4 ~ 32.4V 129.7 - 36.45V 152.8 ~ 64.8V 保護類型：關閉輸出電壓，重啟后恢復 過溫度 關斷輸出電壓，溫度下降后自動恢復 功能 遙控 CN1:<0~0.8VDC電源啟動,4~10VDC電源關斷 環境 工作溫度 -30~+70°C（請參考"減額曲線"） 工作濕度 20 - 90% RH無冷凝 存儲溫度、濕度 -40~+85°C, 10-95% RH無冷凝 溫度系數 ±0.05%/°C (0~50°C) 耐箱劫 10~500Hz,2G 10分鐘/周期,X、Y、Z軸各60分鐘 過電壓等級 III；根據EN61558, EN50178.EN60664-1, EN62477-1:海拔可高達2000米 安規和 電磁 兼容 （備注4） 安全規范 UL62368-1, TUV BS EN/EN62368-1,BS EN/EN61558-1, BS EN/EN61558-2-16, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1,AS/NZS 62368.1, IS13252(Part1)/IEC60950-1(除7.5V,13.5V,48V)認證通過 耐壓 l/P-O/P:4KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/70% RH 電磁兼容發射 符合 BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, GB9254 Class B, GB17625.1,CNS13438 Class B 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035,輕工業標準,EAC TP TC 020 其它 MTBF 2253.9K hrs min. Telcordia SR-332 (Bellcore) ; 290.7K hrs min. MIL-HDBK-217F (25°C) 穴寸 199*99*30mm(L*W*H) 包裝 0.6Kg; 24pcs/15.4Kg/0.89CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25'C環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12 "雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 EMC測試方法的指引，請參照明緯公司網站http://www.meanwell.cc上的“EMI測試聲明書”。 5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。 6. 強烈建議外部輸出電容不超過5000uF（僅針對RSP-150-3.3/-5/-7.5-12） 7. 當海拔高度超過2000米（6500英尺）時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度 依每5C/1000m比例下降。 法產品免責聲明：詳情請參閱 http://www.meanwell.cc/serviceDisclaimer.aspx
