產品描述：

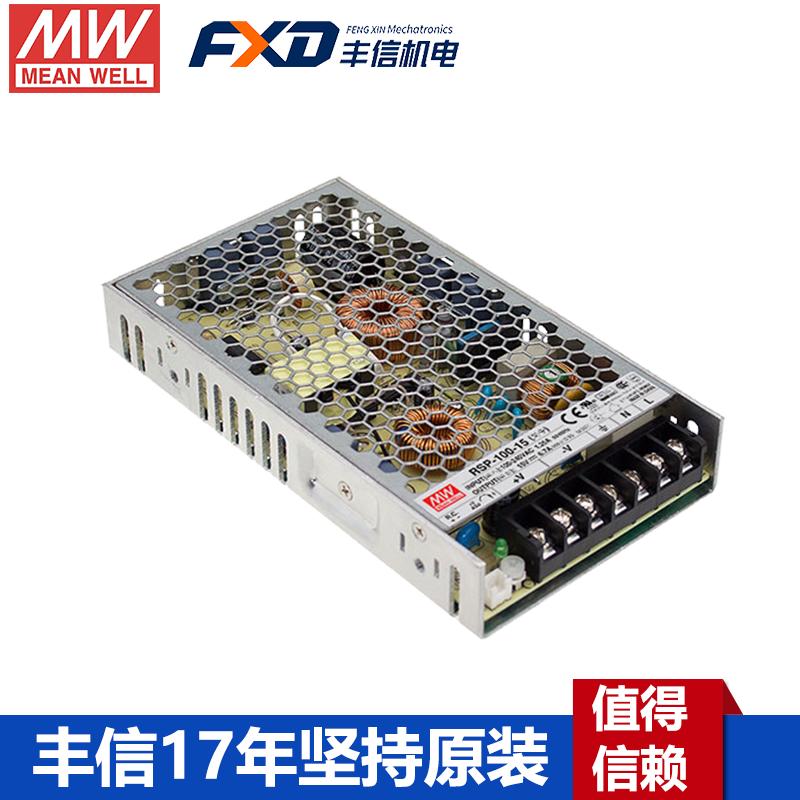

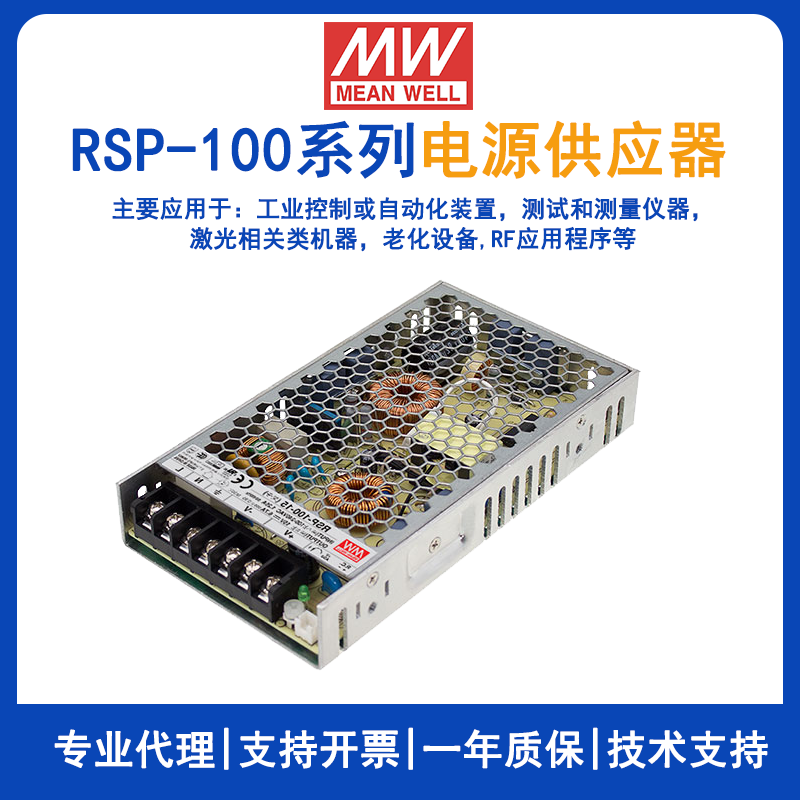

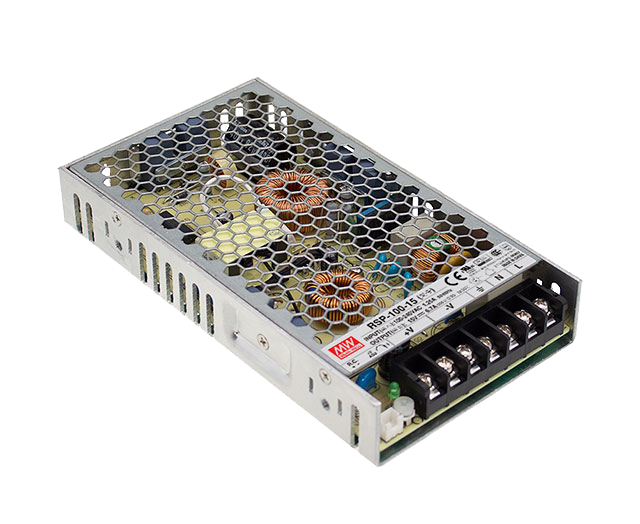

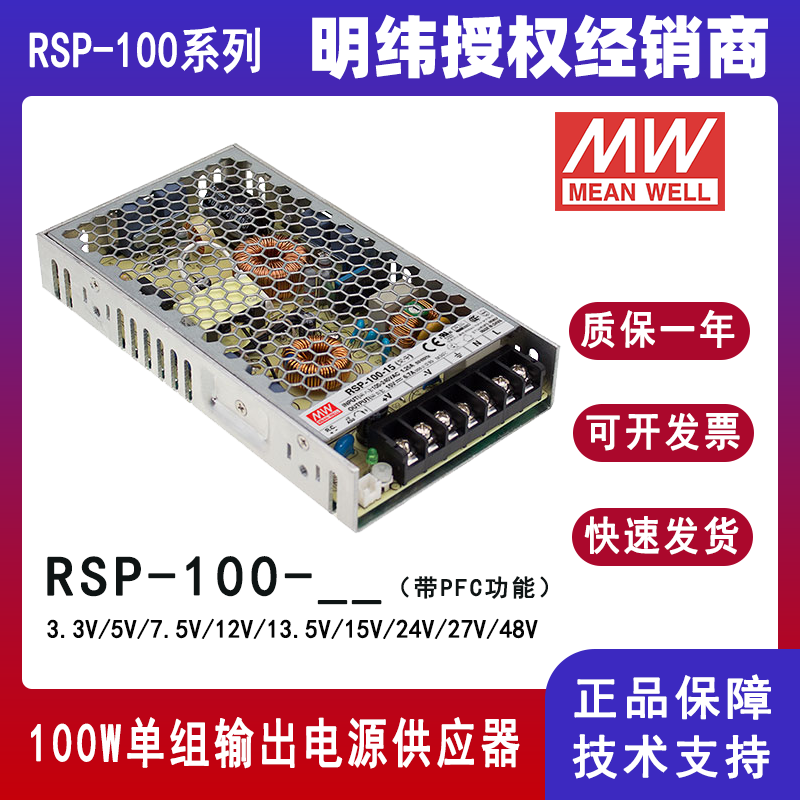

RSP-100是一款100W單組輸出機殼型交流變直流電源供應器。整系列輸入電壓范圍為85~264VAC并且能提供可滿足大部分工業需求的直流輸出。每個機型可自然風冷，工作溫度達到70℃。
產品特性：
?國際通用全范圍交流輸入
?內建主動式PFC功能
?效率可高達88%
?自然風冷
?具有遙控開關
?保護種類：短路/過負載/過電壓/過溫度
?LED指示電源開啟
產品應用：
?工業控制或自動化裝置
?測試和測量儀器
?激光相關類機器
?老化設備
?RF應用程序

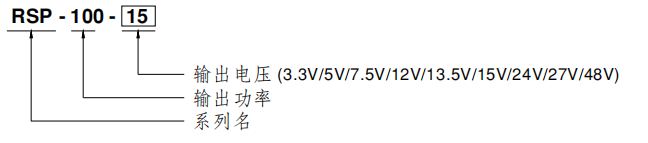

機型編碼：
產品參數：
機型 RSP-100-3.3 RSP-100-5 RSP-100-7.5 RSP-100-12 RSP-100-13.5 RSP-100-15 RSP-100-24 RSP-100-27 RSP-100-48 輸出 直流電壓 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V 額定電流 20A 20A 13.5A 8.5A 7.5A 6.7A 4.2A 3.8A 2.1A 電流范圍 0 ~ 20A 0 ~ 20A 0 ~ 13.5A 0 ~ 8.5A 0 ~ 7.5A 0 ~ 6.7A 0 ~ 4.2A 0 ~ 3.8A 0 ~ 2.1A 額定功率 66W 100W 101.25W 102W 101.25W 100.5W 100.8W 102.6W 100.8W 紋波與噪聲(最大) 備注2 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p 電壓調整范圍 3.14 ~ 3.63V 4.75 ~ 5.5V 7.13 ~ 8.25V 11.4 ~ 13.2V 12.8 ~ 14.9V 14.3 ~ 16.5V 22.8 ~ 26.4V 25.7 ~ 29.7V 45.6 ~ 52.8V 電壓精度備注3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 600ms, 30ms(滿載時) 保持時間(Typ.) 16ms(滿載時) 輸入 電壓范圍 85 ~ 264VAC 或 120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因子(Typ.) PF>0.93/230VAC PF>0.98/115VAC(滿載時) 效率(Typ.) 83% 86% 87% 86% 86.5% 87% 87% 87% 88% 交流電流(Typ.) 1.1A/115VAC 0.55A/230VAC 浪涌電流(Typ.) 冷啟動: 30A/230VAC 漏電流 <2mA / 240VAC 保護 過負載 額定輸出功率的105 ~ 135% 保護類型:恒流限制模式，異常條件移除后可自動恢復 過電壓 3.63 ~ 4.46V 5.5 ~ 6.75V 8.25 ~ 10.13V 13.2 ~ 16.2V 14.85 ~ 18.23V 16.5 ~ 20.25V 26.4 ~ 32.4V 29.7 ~ 36.45V 52.8 ~ 64.8V 保護類型 :關閉輸出電壓,重啟后恢復 過溫度 保護類型: 關閉輸出電壓,溫度下降后自動恢復 功能 遙控 CN1: < 0~0.8VDC電源啟動 , 4~10VDC 電源關斷 環境 工作溫度 -30 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH無冷凝 存儲溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH無冷凝 溫度系數 ±0.05%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 過電壓等級 Ⅲ;根據EN61558, EN50178,EN60664-1, EN62477-1;海拔可高達2000米 安規和電磁兼容
(備注4)安全規范 UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, CCC GB4943.1,
EAC TP TC 004, BSMI CNS14336-1認證通過, 設計參考AS/NZS 62368.1耐壓 I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9254 CLASS B, GB17625.1,
EAC TP TC 020, CNS13438電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 輕工業標準,EAC TP TC 020 其它 MTBF 2325.2K hrs min. Telcordia SR-332 (Bellcore) ; 288.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 179*99*30mm (L*W*H) 包裝 0.52Kg; 24pcs/14.5Kg/0.81CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
EMC測試方法的指引，請參照明緯的“EMI測試聲明書”。
5. 強烈建議外部輸出電容不超過5000uF(僅針對RSP-100-3.3/-5/-7.5)。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
