產品描述：

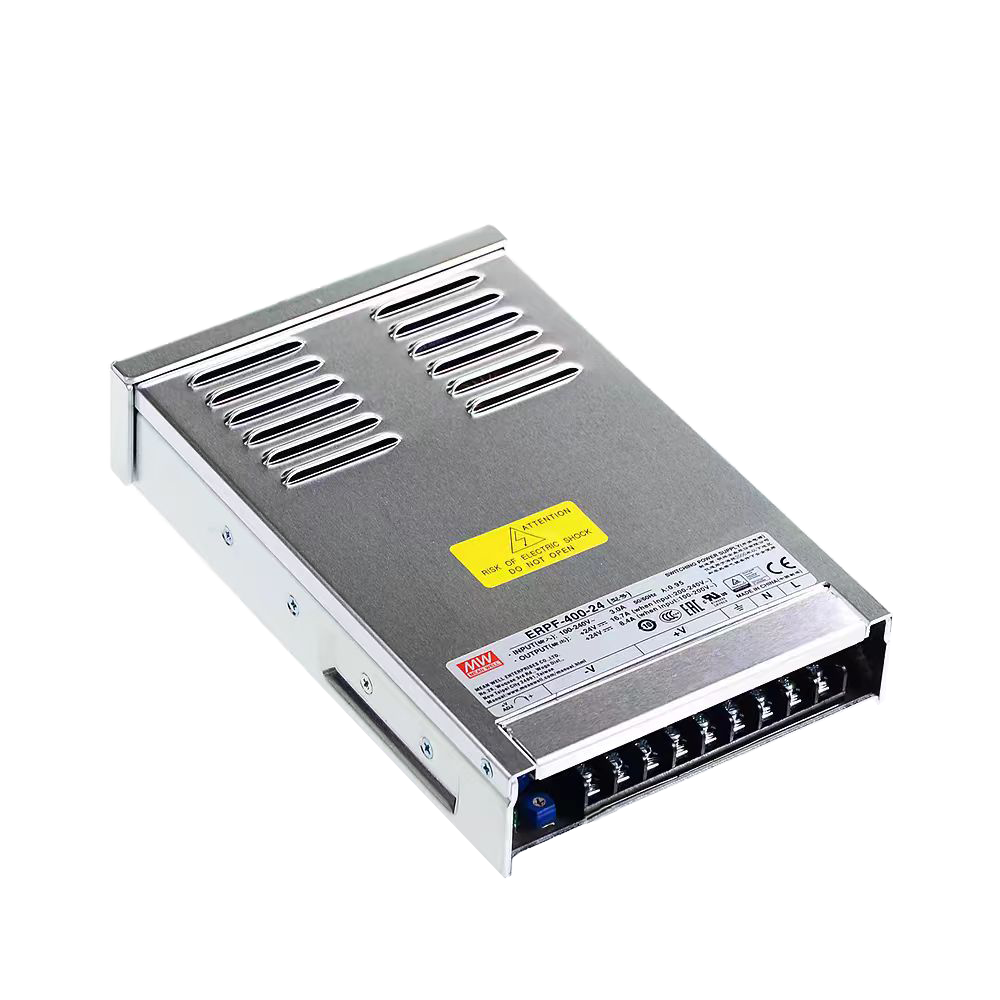

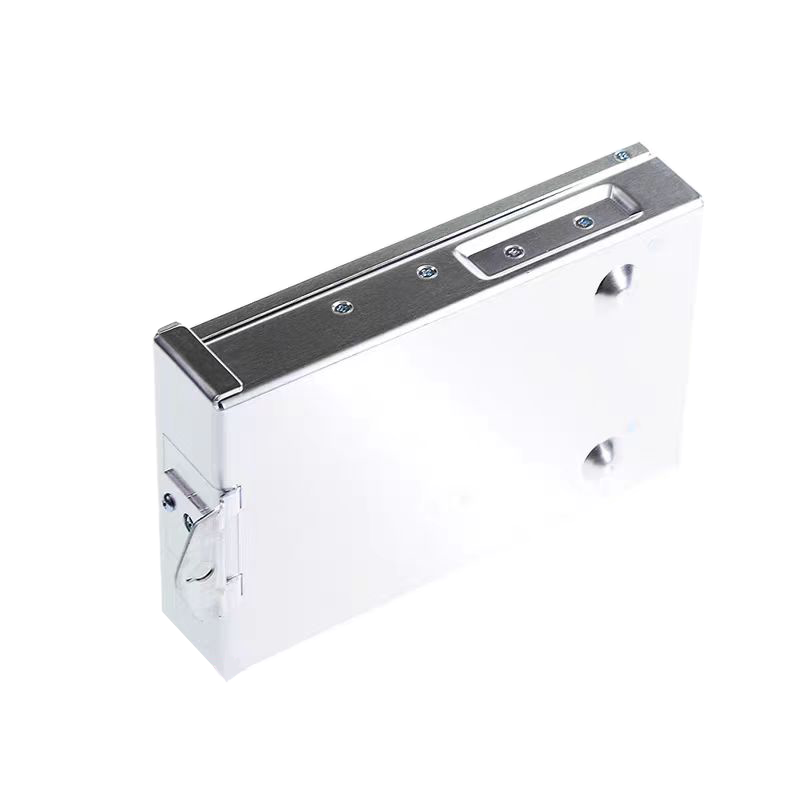

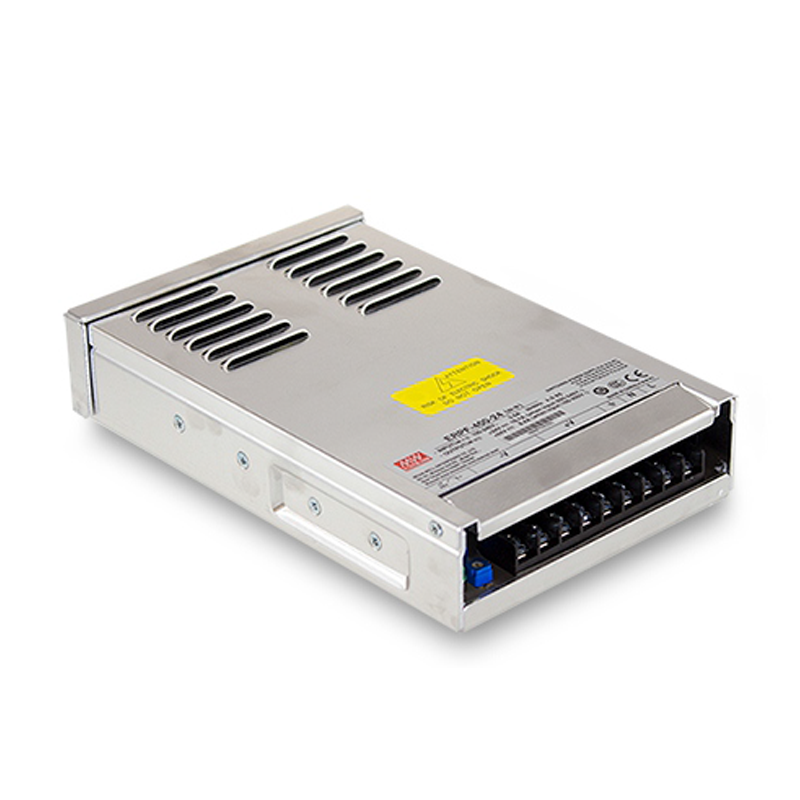

ERPF-400系列是一款400W單組輸出封閉型電源供應器，具有主動式PFC功能。采用鋁制外殼,內部灌半膠以保護電子元件防雨防塵,并具有完整的保護功能。ERPF-400適合于戶外LED發光字幕，廣告牌，商業廣告顯示屏等應用。
產品特性：
?國際通用交流輸入范圍 （可承受300VAC浪涌輸入5秒）
?內置主動式PFC功能
?效率高達91%
?灌半膠防雨設計
?保護種類：短路/過負載/過電壓/過溫度
?自然風冷
?LED電源指示
?低成本，高可靠度
?100%滿載老化測試
產品應用：
?LED燈帶照明
?LED發光字幕
?LED顯示屏照明

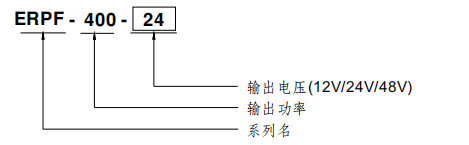

型號編碼：
產品參數：
型號 ERPF-400-12 ERPF-400-24 ERPF-400-48 輸出 直流電壓 12V 24V 48V 額定電流 30A 16.7A 8.3A 電流范圍 備注5 0 ~ 30A 0 ~ 16.7A 0 ~ 8.3A 額定功率 360W 400.8W 398.4W 紋波與噪聲備注2 150mVp-p 150mVp-p 240mVp-p 電壓調整范圍 10.8 ~ 13.2V 21.6 ~ 26.4V 43.2 ~ 52.8V 電壓精度備注3 ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% ±0.5% 啟動、上升時間 2000ms, 100ms/230VAC; 3000ms, 100ms/ 115VAC (滿載時) 保持時間(Typ.) 10ms/230VAC; 10ms/ 115VAC(滿載時) 輸入 電壓范圍 備注4 90 ~ 264VAC 127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF≧0.95/230VAC, PF≧0.98/ 115VAC 效率(Typ.) 89% 90% 91% 交流電流(Typ.) 2.5A/230VAC 3A/ 115VAC 浪涌電流(Typ.) 冷啟動45A/ 115VAC, 90A/230VAC 漏電流 < 1mA/ 240VAC 保護 過負載 額定輸出功率的105%~ 135% 保護模式:恒流限制模式, 負載異常條件移除后可自動恢復 短路 保護模式:恒流限制模式, 負載異常條件移除后可自動恢復 過電壓 13.8~ 16.2V 27.6~ 32.4V 55.2 ~ 64.8V 保護模式:關斷輸出電壓 ，重啟恢復 過溫度 關斷輸出電壓, 溫度下降后可 自動恢復 環境 工作溫度 -30 ~ +60C(請參考 “減額曲線”) 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -30 ~ +85C, 10 ~ 95% RH 溫度系數 ±0.1%/C(0 ~ 35C) 耐振動 10 ~ 500Hz, 3G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容
(備注6)安全規范 UL 60950-1,IEC/BS EN/EN62368-1,CCC GB4943.1-2011, EAC TP TC 004, IS13252(Part1)(僅12,24 ) 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) class A, GB9254 classA, GB17625. 1; BS EN/EN61000-3-2;
BS EN/EN61000-3-3, EAC TP TC 020電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55035, 輕工業標準, EAC TP TC 020 其它 MTBF 1981.2K hrs min. Telcordia SR-332 (Bellcore) 233.4Khrs min. MIL-HDBK-217F (25C) 尺寸 220.4*130*48mm (L*W*H) 包裝 1.1Kg; 9pcs / 11Kg / 0.63CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
5. 請參考“靜態特性曲線圖”。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長450mm*寬450mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
