產品描述：

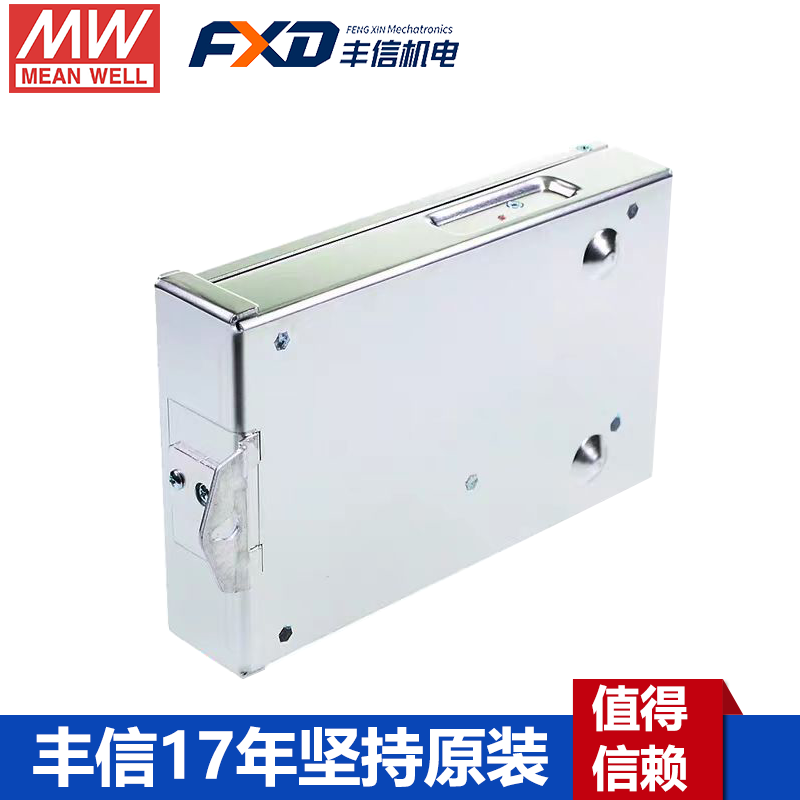

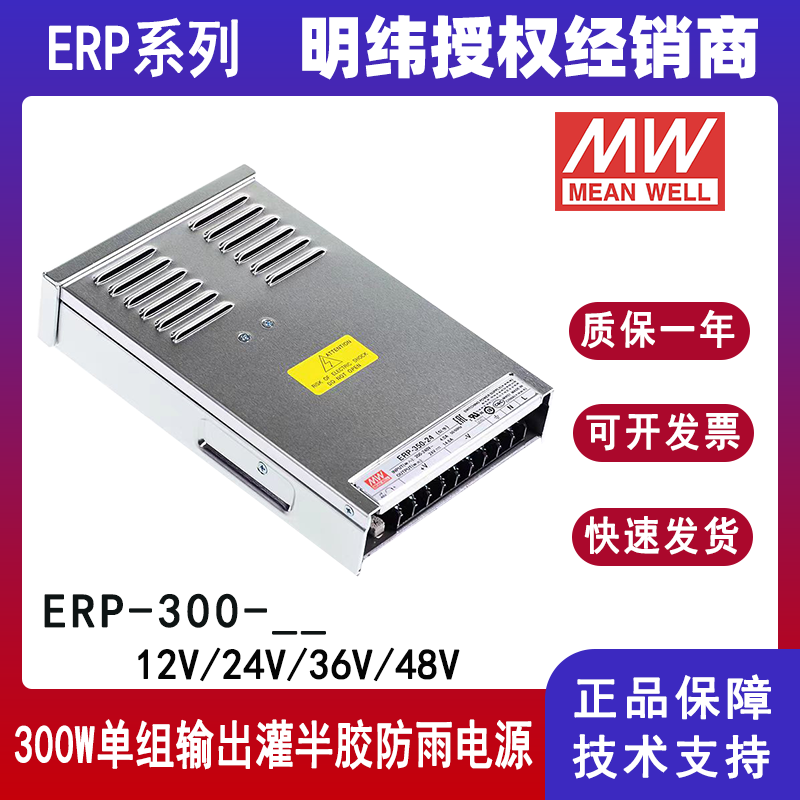

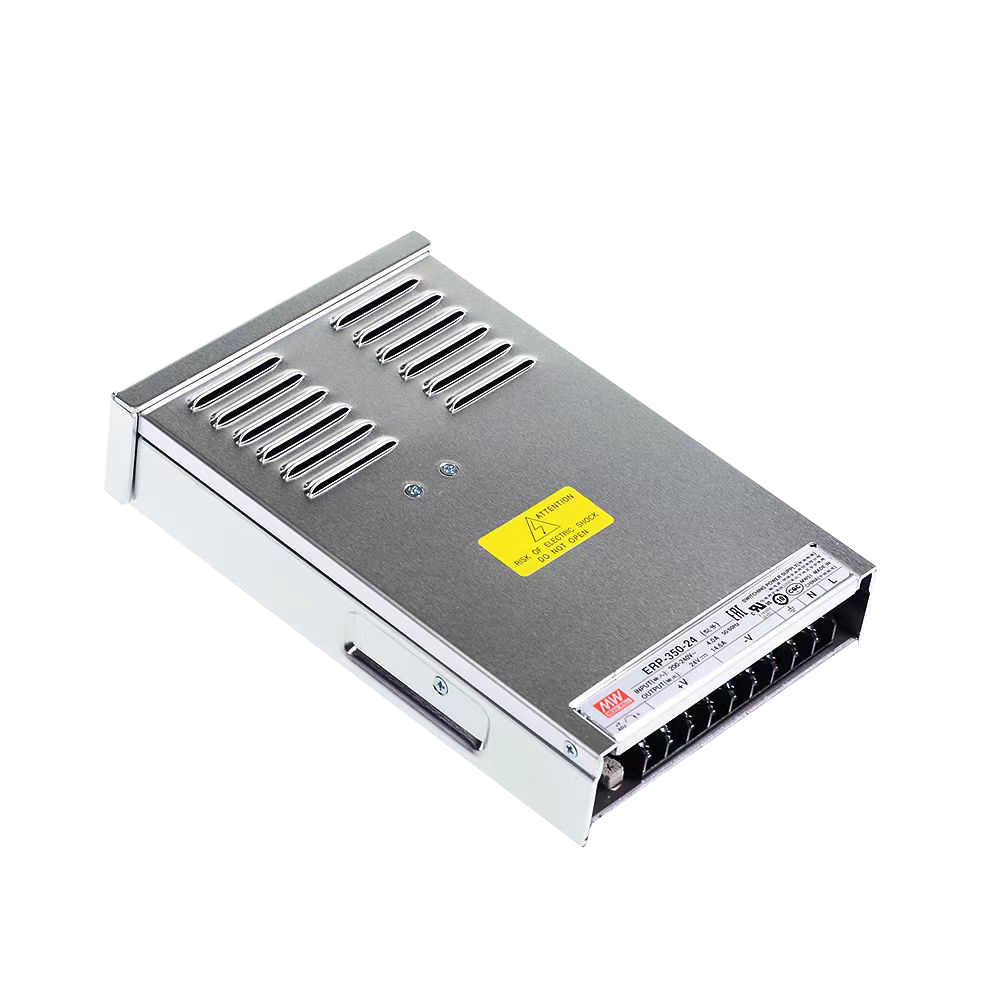

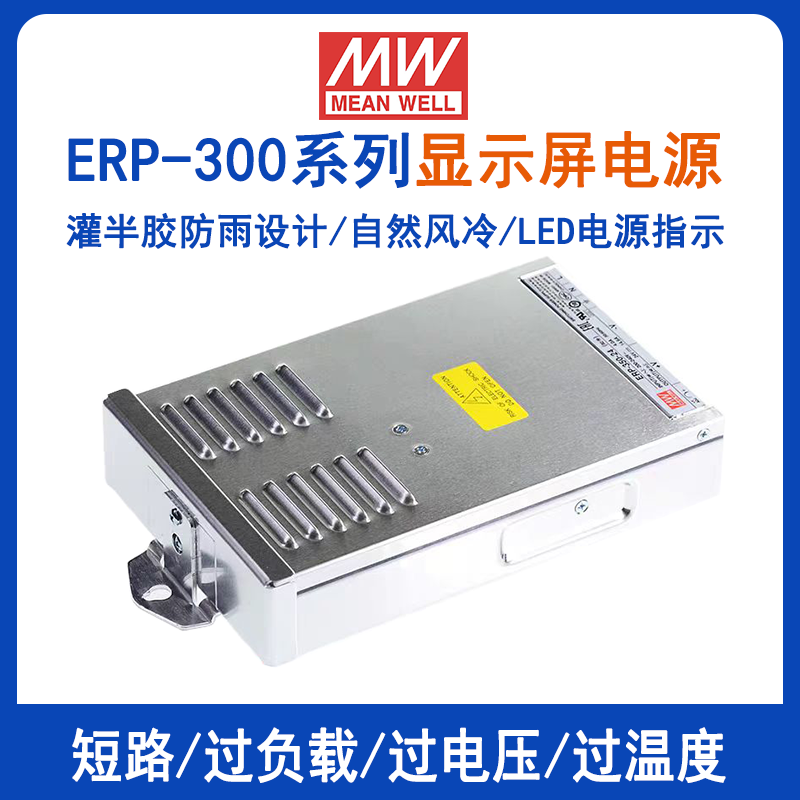

ERP-350系列是一款350W單組輸出封閉型電源供應器。采用鋁制外殼,內部灌半膠以保護電子元件防雨防塵,并具有完整的保護功能。ERP-350適合于戶外LED發光字幕，廣告牌，商業廣告顯示屏應用。
產品特性：
?交流輸入范圍180~264VAC（可承受300VAC浪涌輸入5秒）
?灌半膠防雨設計
?保護種類：短路/過負載/過電壓/過溫度
?自然風冷
?LED電源指示
?低成本，高可靠度
?100%滿載老化測試
產品應用：
?LED燈帶照明
?LED發光字幕
?LED顯示屏照明

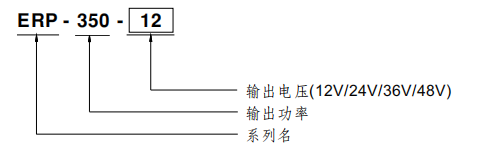

型號編碼：
產品參數：
型號 ERP-350-12 ERP-350-24 ERP-350-36 ERP-350-48 輸出 直流電壓 12V 24V 36V 48V 額定電流 26.7A 14.6A 9.7A 7.3A 電流范圍 0 ~ 26.7A 0 ~ 14.6A 0 ~ 9.7A 0 ~ 7.3A 額定功率 320.4W 350.4W 349.2W 350.4W 紋波與噪聲備注2 150mVp-p 150mVp-p 240mVp-p 240mVp-p 電壓調整范圍 10.8 ~ 13.2V 21.6 ~ 26.4V 32.4 ~ 39.6V 43.2 ~ 52.8V 電壓精度備注3 ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1500ms, 200ms/230VAC 保持時間(Typ.) 20ms/230VAC 輸入 電壓范圍 180 ~ 264VAC 254 ~ 370VDC 頻率范圍 47 ~ 63Hz 效率(Typ.) 87% 89% 90% 90% 交流電流(Typ.) 4A/230VAC 浪涌電流(Typ.) 90A/230VAC 漏電流 < 1mA/ 240VAC 保護 過負載 額定輸出功率的110%~ 140% 額定輸出功率的130%~ 180% 額定輸出功率的120%~ 160% 12-36V打嗝模式 ，負載異常條件移除后可自動恢復
48V 關斷輸出電壓，重啟恢復過電壓 13.8~ 16.2V 27.6~ 32.4V 41.4 ~ 46.8V 55.2 ~ 64.8V 12-36V打嗝模式 ，異常條件移除后可自動恢復
48V 關斷輸出電壓，重啟恢復過溫度 12-36V關斷輸出電壓 ，溫度下降后可自動恢復
48V 關斷輸出電壓，重啟恢復環境 工作溫度 -30 ~ +60C (請參考 “減額曲線”) 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -30 ~ +85C, 10 ~ 95% RH 溫度系數 ±0.05%/C (0~50C) 耐振動 10 ~ 500Hz, 3G 10分鐘/周期, X、Y、Z軸各60分鐘
安規和電磁兼容安全規范 UL62368- 1,IEC 62368- 1, GB4943. 1-2011, EAC TP TC 004 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 設計參考EN55022 (CISPR22) class A, EAC TP TC 020 電磁兼容抗擾度 設計參考EN61000-4-5, 輕工業標準, EAC TP TC 020 其它 MTBF 2396.7K hrs min. Telcordia SR-332 (Bellcore) 321Khrs min. MIL-HDBK-217F (25C) 尺寸 220.4*130*48mm (L*W*H) 包裝 0.9Kg; 9pcs / 11Kg / 0.63CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 當操作海拔高于2000米(6500ft)時，無風扇機型操作環溫需調降3.5C/1000米,有風扇機型操作環溫需調降5C/1000米。
