產品描述：

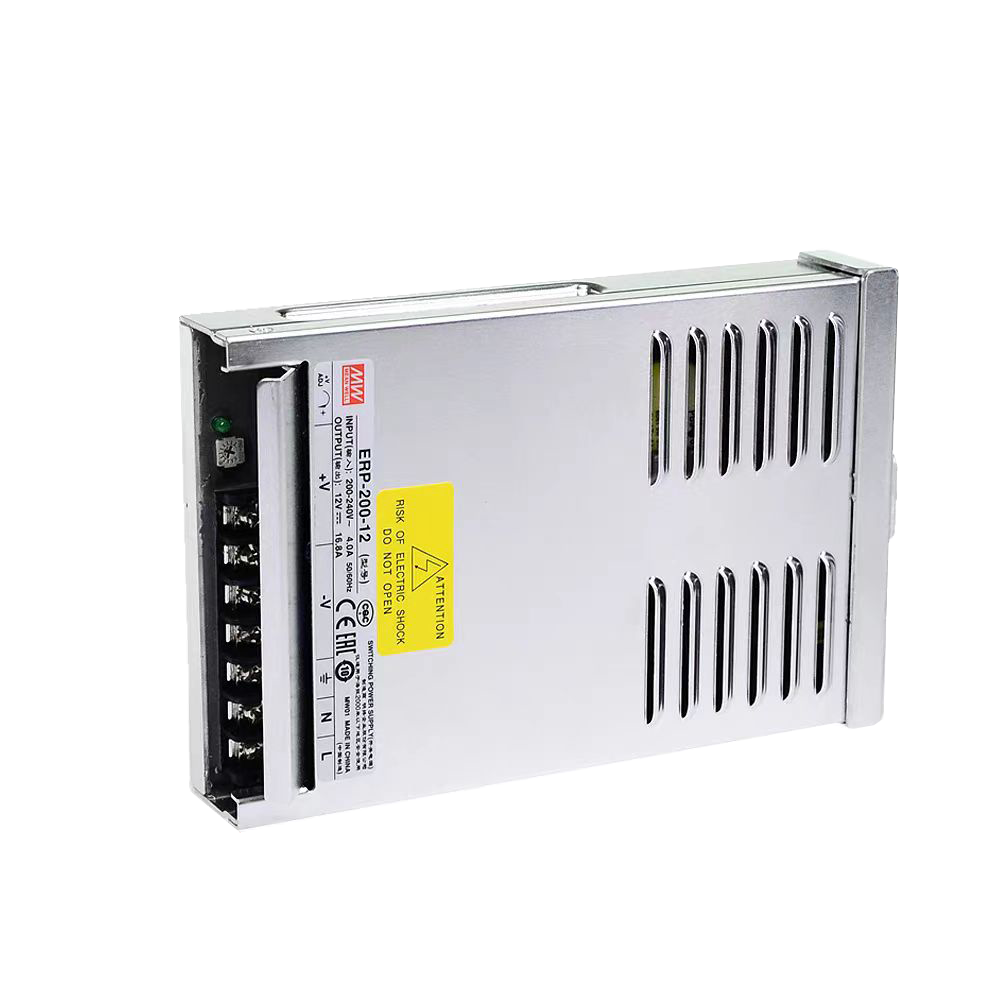

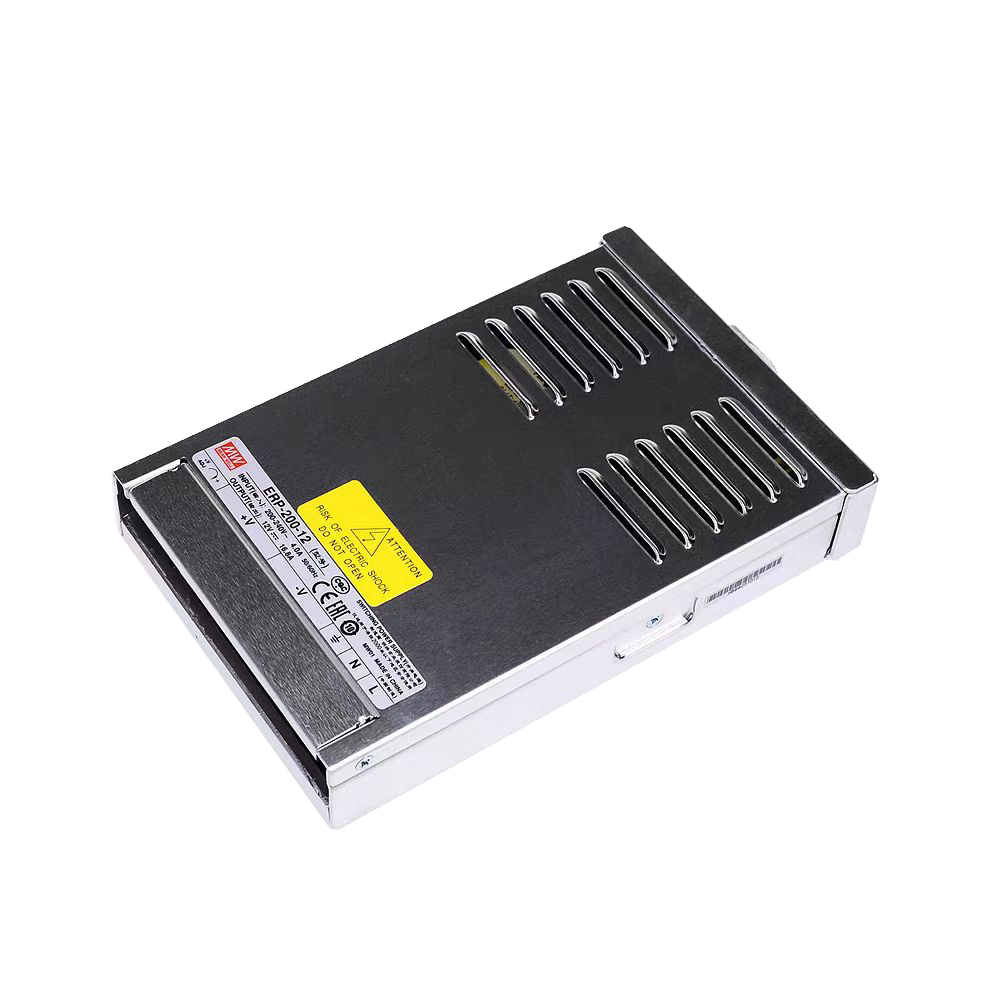

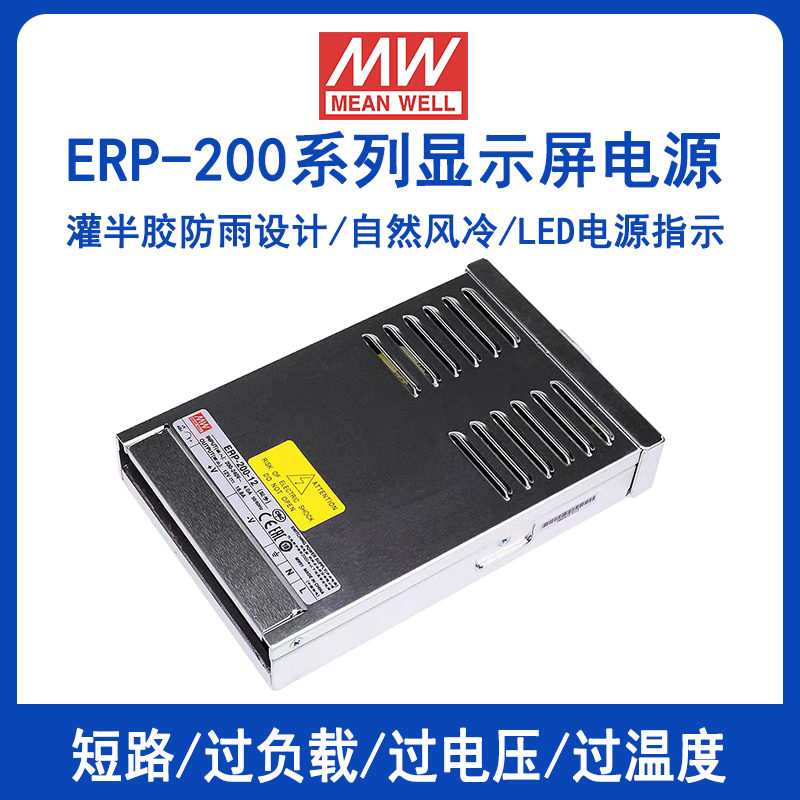

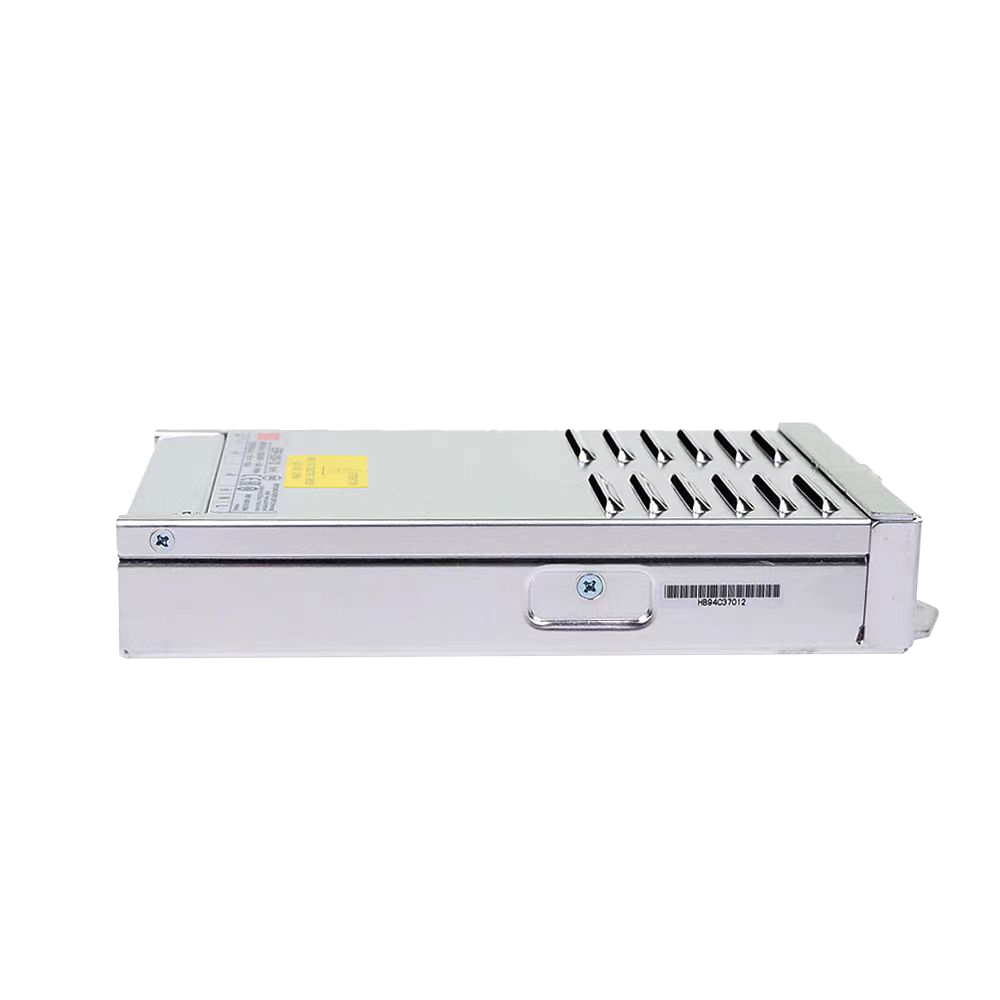

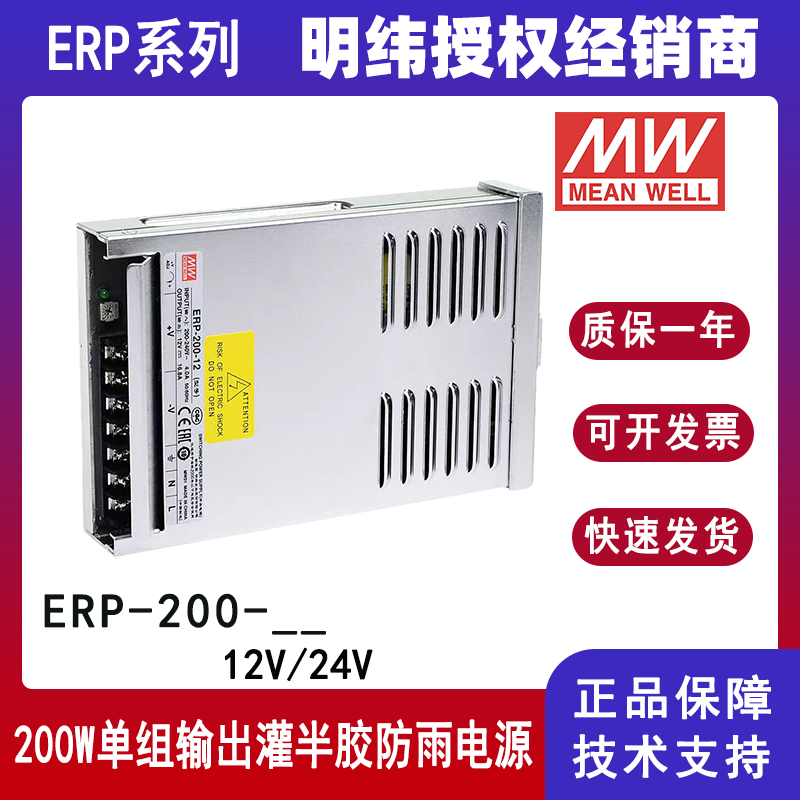

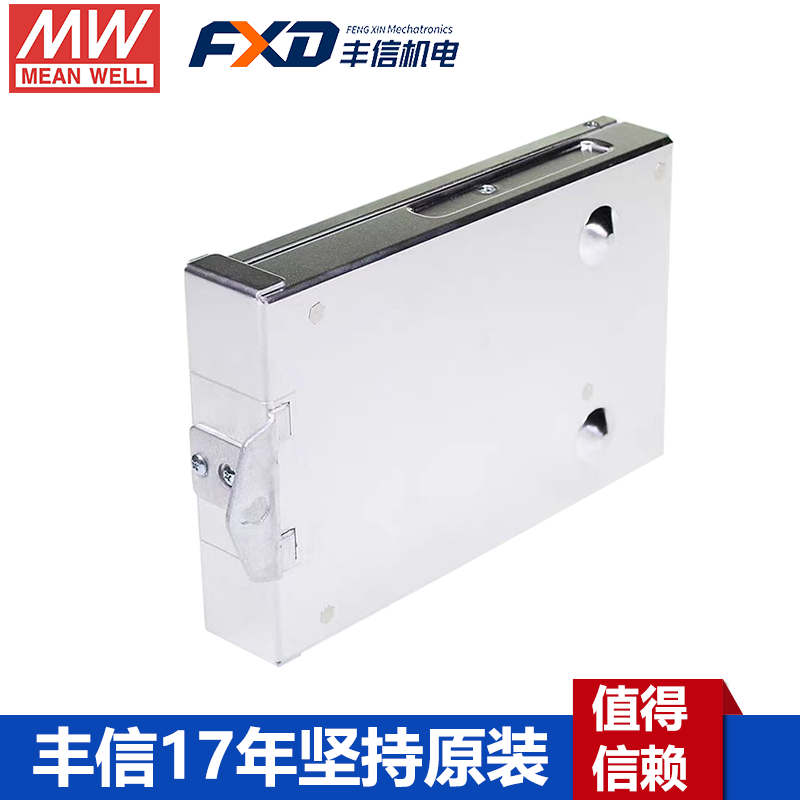

ERP-200系列是一款200W單組輸出封閉型電源供應器。采用鋁制外殼,內部灌半膠以保護電子元件防雨防塵,并具有完整的保護功能。ERP-200適合于戶外LED發光字幕，廣告牌，商業廣告顯示屏等應用。
產品特性：
.交流輸入范圍180~264VAC(可承受300VAC浪涌輸入5秒)
.灌半膠防雨設計
.保護種類：短路/過負載/過電壓/過溫度
.自然風冷
.LED電源指示
.低成本，高可靠度
.100%滿載老化測試
產品應用：
.LED燈帶照明
.LED發光字幕
.LED顯示屏照明
產品參數：
型號 ERP-200-12 ERP-200-24 輸出 直流電壓 12V 24V 額定電流 16.8A 8.33A 電流范圍 0 ~ 16.8A 0 ~ 8.33A 額定功率 200.4W 199.92W 紋波與噪聲備注2 150mVp-p 150mVp-p 電壓調整范圍 10.8 ~ 13.2V 21.6 ~ 26.4V 電壓精度備注3 ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% 啟動、上升時間 1500ms, 200ms/230VAC 保持時間(Typ.) 20ms/230VAC 輸入 電壓范圍 180 ~ 264VAC 254 ~ 370VDC 頻率范圍 47 ~ 63Hz 效率(Typ.) 87% 89% 交流電流(Typ.) 4A/230VAC 浪涌電流(Typ.) 90A/230VAC 漏電流 < 1mA/ 240VAC 保護 短路 打嗝模式, 負載異常條件移除后可自動恢復 過負載 額定輸出功率的110%~ 140% 保護模式:恒流限制模式, 負載異常條件移除后可自動恢復 過電壓 13.8~ 16.2V 27.6~ 32.4V 保護模式:打嗝模式, 負載異常條件移除后可 自動恢復 過溫度 關斷輸出電壓, 溫度下降后可 自動恢復 環境 工作溫度 -30 ~ +60C (請參考“減額曲線”) 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -30 ~ +85C, 10 ~ 95% RH 溫度系數 ±0.05%/C (0 ~ 35C) 耐振動 10 ~ 500Hz, 3G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容安全規范 IEC/BS EN/EN 62368- 1,GB4943. 1-2011(除 ERP-200- 12外),EAC TP TC 004,IS13252(Part 1)認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 設計參考BS EN/EN55022 (CISPR22) class A, EAC TP TC 020 電磁兼容抗擾度 設計參考BS EN/EN61000-4-5; 工業標準, EAC TP TC 020 其它 MTBF 2233.7K hrs min. Telcordia SR-332 (Bellcore) 262.9Khrs min. MIL-HDBK-217F (25C) 尺寸 200*120*40mm (L*W*H) 包裝 0.86Kg; 12pcs / 10.89Kg / 0.58CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
